Transportar água por quilômetros sem eletricidade era um desafio de engenharia que dependia principalmente da gravidade, da topografia e da qualidade da construção. Em vez de usar bombas para empurrar o líquido, os aquedutos aproveitavam uma diferença de altitude entre a fonte e o local de consumo. A água começava em uma cota mais elevada e seguia por canais, galerias, túneis, pontes ou condutos fechados até chegar a reservatórios e pontos de distribuição.
Esse princípio parece simples, mas exigia planejamento cuidadoso. Uma rota mal escolhida poderia deixar a água sem energia para avançar, provocar velocidade excessiva em determinados trechos ou aumentar o risco de infiltrações e danos estruturais. Por isso, a construção de um aqueduto envolvia observar o relevo, medir altitudes, adaptar o caminho e manter a estrutura em boas condições durante seu funcionamento.
Como era possível transportar água por quilômetros sem eletricidade
O elemento central era a diferença de altitude. Para que a água se deslocasse naturalmente, a captação precisava estar, em geral, em uma posição mais elevada do que o ponto de entrega. A água então seguia por um percurso com queda gradual, transformando a energia potencial associada à altitude em movimento.
Não era necessário que o canal descesse de maneira perfeitamente uniforme em todos os pontos. O traçado podia alternar trechos em encostas, passagens subterrâneas e estruturas elevadas. O requisito principal era que o percurso hidráulico mantivesse uma condição favorável ao fluxo. Em canais abertos, isso normalmente significava conservar uma inclinação descendente. Em condutos fechados, a água também podia atravessar determinados trechos ascendentes, desde que a pressão disponível fosse suficiente e a saída permanecesse em uma cota compatível.
Assim, o aqueduto não funcionava como uma tubulação que empurrava a água por conta própria. Ele criava um caminho contínuo para que a gravidade conduzisse o líquido desde uma fonte aproveitável até um destino situado mais abaixo ou em posição compatível com a energia disponível.
A escolha da fonte era o primeiro passo
A fonte precisava fornecer água com volume e regularidade adequados ao objetivo do sistema. Dependendo do local e da época, a captação podia ocorrer em uma nascente, em um curso d’água ou em uma área de armazenamento alimentada por chuvas. A fonte mais próxima nem sempre era a melhor escolha: poderia ter pouca vazão, apresentar variações sazonais ou estar em uma altitude desfavorável.
Também era necessário observar a qualidade da água e as características do terreno ao redor. Uma captação em área sujeita a erosão, alagamentos ou instabilidade poderia comprometer o abastecimento e aumentar a necessidade de manutenção. A distância, por si só, não determinava a viabilidade. Uma fonte distante, porém mais elevada e regular, podia ser mais útil do que uma fonte próxima localizada em uma cota baixa.
Depois da escolha, os responsáveis precisavam estabelecer uma ligação entre a captação e o destino. O caminho raramente era uma linha reta. A rota podia seguir uma encosta por muitos quilômetros, contornar uma elevação ou atravessar uma depressão com uma estrutura especial.
A gravidade e o declive controlavam o fluxo
A gravidade fazia a água se deslocar de uma região de maior energia potencial para outra de menor energia. Em um aqueduto com canal aberto, essa movimentação dependia de uma queda gradual no fundo do canal. Mesmo uma inclinação pouco perceptível podia manter a água avançando por uma longa distância, desde que fosse contínua e compatível com o formato do conduto.
O objetivo não era criar a maior velocidade possível. Um fluxo muito rápido poderia aumentar o desgaste do revestimento, provocar erosão e pressionar juntas ou paredes. Já uma inclinação insuficiente poderia reduzir a velocidade a ponto de favorecer o acúmulo de sedimentos e dificultar a passagem.
A velocidade real dependia de vários fatores, como a inclinação, a rugosidade das paredes, o formato da seção, a quantidade de água e a presença de curvas ou mudanças de largura. Por isso, não existia uma única inclinação adequada para todos os aquedutos. Cada projeto precisava considerar os materiais disponíveis, o relevo e o volume pretendido.
Por que o canal não podia ser totalmente plano
Um canal totalmente plano poderia transportar água apenas se houvesse outra condição que mantivesse o fluxo, como pressão ou uma diferença de nível em um ponto específico. Em um longo canal aberto alimentado somente pela gravidade, a falta de declive reduziria gradualmente a capacidade de movimentação da água.
Além disso, pequenas irregularidades do terreno poderiam criar pontos baixos. Nesses locais, a água tenderia a se acumular, principalmente quando carregasse areia, terra ou outros materiais. O sedimento depositado reduziria a seção útil do canal e poderia formar obstruções.
Por esse motivo, os construtores buscavam uma queda geral entre a entrada e a saída. A inclinação podia mudar de um trecho para outro, mas o traçado precisava ser verificado para evitar uma subida que interrompesse o percurso ou criasse um ponto de retenção difícil de controlar.
Por que uma queda muito acentuada também era um problema
Quando a água descia rapidamente, sua velocidade aumentava. Em um canal de pedra ou alvenaria, esse movimento poderia desgastar o fundo e as paredes, sobretudo em curvas, mudanças de direção e pontos de transição. A erosão poderia abrir juntas, remover revestimentos e facilitar infiltrações.
Uma descida acentuada também dificultava a conexão com os trechos seguintes. Mudanças bruscas de velocidade e direção geravam maior esforço sobre a estrutura e tornavam mais complexo o controle da água. Em vez de aproveitar toda a diferença de altitude logo no início, o projeto procurava distribuí-la pelo caminho.
O equilíbrio entre declive e velocidade era, portanto, uma das decisões mais importantes. A água precisava permanecer em movimento, mas de forma suficientemente controlada para preservar o canal e simplificar a manutenção.
Como o caminho era medido e planejado
Antes da construção, era necessário conhecer o perfil do terreno entre a fonte e o destino. Os responsáveis comparavam a altitude de diferentes pontos e verificavam se a rota manteria uma queda compatível. Esse trabalho podia ser realizado com instrumentos de nivelamento, réguas, linhas, prumos e referências horizontais ou de água.
O princípio da medição era relativamente direto: estabelecer uma referência, comparar a posição de outro ponto e repetir o procedimento ao longo do percurso. A dificuldade estava em manter a precisão em terrenos extensos, irregulares ou cobertos por vegetação. Um erro pequeno em um trecho poderia comprometer o fluxo muitos quilômetros adiante.
A rota mais curta não era necessariamente a melhor. Um caminho que acompanhasse uma encosta poderia ser mais longo, mas preservar a queda de forma mais segura. Já uma linha direta atravessando um vale profundo poderia exigir uma estrutura elevada, um sifão invertido ou uma solução de grande complexidade.
O desafio dos vales
Vales exigiam atenção porque o terreno podia descer e depois subir. Se o canal simplesmente acompanhasse o fundo da depressão, a água talvez não tivesse energia suficiente para vencer a elevação do lado oposto. Por isso, os construtores avaliavam alternativas como contornar o vale, manter o aqueduto elevado ou utilizar um conduto fechado.
Uma arcada podia sustentar o canal acima da depressão, mantendo-o em uma cota adequada. Um sifão invertido podia levar a água até a parte baixa por um conduto resistente e, em seguida, conduzi-la para cima no lado oposto. A escolha dependia da profundidade, da largura do vale, do material disponível e da segurança do terreno.
O desafio das montanhas e encostas
Uma elevação podia ser contornada por uma rota lateral, atravessada por uma galeria ou vencida por um túnel. Contornar aumentava a distância, mas muitas vezes reduzia a complexidade da obra. Escavar uma passagem subterrânea mantinha o aqueduto em uma cota mais conveniente, embora exigisse conhecimento da rocha e meios para retirar o material escavado.
As encostas também precisavam ser avaliadas quanto à estabilidade. Chuvas, erosão e movimentações do solo poderiam expor o canal, deslocar blocos ou interromper o fluxo. Em alguns casos, o canal era parcialmente enterrado ou protegido por estruturas de contenção para reduzir esses riscos.
Canais, galerias e túneis formavam o percurso
Um aqueduto extenso não tinha necessariamente a mesma aparência em todo o trajeto. O sistema podia combinar canais abertos, canais cobertos, galerias subterrâneas, túneis e trechos apoiados diretamente no solo. A escolha dependia das condições encontradas em cada parte da rota.
O canal precisava ser suficientemente impermeável para reduzir a perda de água. Para isso, podiam ser usados blocos de pedra, alvenaria e revestimentos à base de argamassa ou materiais hidráulicos disponíveis na região e no período. A superfície interna relativamente regular também facilitava a passagem e diminuía locais onde sedimentos poderiam se acumular.
Canais cobertos protegiam a passagem
Em muitos trechos, uma cobertura de lajes, placas ou abóbadas protegia a água. Essa solução ajudava a reduzir a entrada de folhas, galhos, animais e materiais carregados pelo vento. Também diminuía a exposição direta ao sol, embora não eliminasse a evaporação nem garantisse, por si só, água própria para consumo.
A cobertura ainda dificultava o acesso indevido e protegia o canal contra parte dos impactos externos. No entanto, ela tornava a inspeção mais trabalhosa. Por isso, eram necessários pontos de acesso, poços ou aberturas que permitissem verificar o interior e realizar reparos.
Galerias subterrâneas e poços de acesso
As galerias subterrâneas permitiam atravessar elevações sem levar o canal até o topo. Em vez de seguir pela superfície, a água passava por uma passagem escavada em uma cota favorável. Essa solução podia proteger o aqueduto contra variações do clima e reduzir a exposição a danos externos.
Durante a construção, poços verticais ou inclinados ajudavam a retirar terra e fragmentos de rocha. Eles também facilitavam a circulação de trabalhadores e materiais. Depois da conclusão, os mesmos acessos podiam servir para inspeção, limpeza e identificação de obstruções.
Uma galeria, porém, não era livre de riscos. Infiltrações, desmoronamentos, deslocamento de rochas e falhas no revestimento podiam interromper a passagem. A estrutura precisava ser examinada de forma periódica, especialmente após mudanças no terreno ou períodos de chuva intensa.

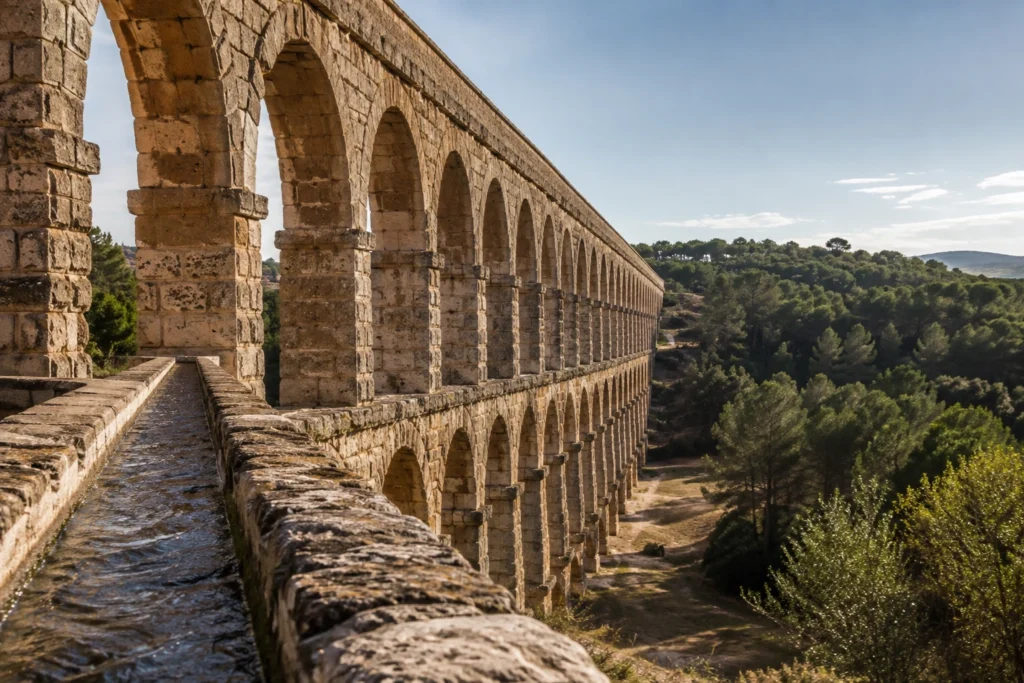

Por que alguns aquedutos usavam arcadas
As arcadas permitiam atravessar depressões sem que o canal descesse até o fundo do vale. O conduto era apoiado por uma ponte de pedra ou alvenaria, mantendo a água em uma altura compatível com o percurso do outro lado. Dessa forma, os construtores preservavam a continuidade hidráulica sem precisar construir uma descida seguida de uma subida muito acentuada.
Em estruturas com vários níveis de arcos, os arcos inferiores não transportavam água. Eles sustentavam os pilares e distribuíam o peso da obra, enquanto o canal ficava na parte superior. A água passava por uma calha ou canal construído sobre a estrutura elevada.
A presença de arcadas monumentais não significava que todo o aqueduto fosse uma ponte. Em geral, elas apareciam apenas nos trechos em que o terreno exigia uma passagem elevada. Antes e depois, a água podia seguir por galerias, canais cobertos, encostas ou segmentos enterrados.
Construir uma arcada exigia considerar o peso da própria alvenaria, o peso da água, a estabilidade dos pilares e a resistência do solo. Fundações inadequadas poderiam provocar deslocamentos e comprometer o canal. A estrutura também precisava resistir à erosão na base e a mudanças no terreno ao longo do tempo.
Como funcionavam os sifões invertidos
O sifão invertido era uma solução para atravessar determinadas depressões sem construir uma ponte muito alta. A água descia por um conduto fechado até a parte baixa do vale e depois subia pelo lado oposto. O movimento era possível porque a coluna de água e a diferença de altitude geravam pressão dentro do sistema.
Esse mecanismo não funcionava como uma bomba. A água não era elevada acima da energia disponível na entrada. Ela descia primeiro e, graças à pressão produzida por essa descida, podia subir no outro lado até uma cota compatível com a configuração do sistema.
Os condutos de um sifão invertido precisavam ser mais resistentes do que um canal aberto, pois suportavam pressão interna. Juntas mal vedadas, rachaduras ou paredes frágeis provocariam vazamentos e reduziriam a capacidade de conduzir a água.
O projeto também precisava considerar a presença de ar. Bolsas de ar, obstruções e mudanças bruscas de direção poderiam dificultar o fluxo. A entrada e a saída deviam ser posicionadas com cuidado, e os pontos de conexão precisavam manter a continuidade do conduto.
| Solução construtiva | Uso principal | Cuidados necessários |
|---|---|---|
| Canal aberto ou coberto | Conduzir a água por terrenos com declive favorável | Manter inclinação, impermeabilização e limpeza |
| Galeria ou túnel | Atravessar elevações sem subir até o topo | Verificar estabilidade, infiltrações e acessos |
| Arcada elevada | Vencer vales mantendo o canal em cota alta | Garantir fundações, resistência e proteção contra erosão |
| Sifão invertido | Cruzar depressões por meio de um conduto fechado | Controlar a pressão, vedar juntas e evitar bolsas de ar |
| Reservatório intermediário | Regularizar o fluxo e reter parte dos sedimentos | Remover depósitos e proteger entradas e saídas |
Reservatórios e caixas de distribuição organizavam o abastecimento
A gravidade colocava a água em movimento, mas o sistema precisava controlar o fluxo antes de entregá-lo aos usuários. Reservatórios intermediários podiam receber a água, reduzir a turbulência e ajudar a separar parte dos sedimentos mais pesados. Essa função era especialmente útil quando a captação carregava partículas após períodos de chuva.
A sedimentação em um reservatório não substituía a limpeza. Ela apenas fazia com que parte do material se depositasse em um ponto mais fácil de acessar, em vez de avançar por todo o canal. A manutenção periódica era necessária para evitar que o acúmulo reduzisse a capacidade de armazenamento e passagem.
Caixas de distribuição dividiam a água entre diferentes ramais. Um único aqueduto podia alimentar reservatórios, fontes, áreas habitadas ou instalações que precisassem de abastecimento regular. A divisão dependia da vazão disponível e das altitudes de cada destino.
O controle precisava ser feito com equilíbrio. Um ramal muito baixo poderia receber água em excesso, enquanto outro localizado em uma cota desfavorável poderia ter fluxo reduzido. Estruturas de entrada, saídas protegidas e mecanismos de controle ajudavam a direcionar a água e a interromper determinados trechos durante reparos.
A manutenção era essencial para conservar o fluxo
Nenhum aqueduto permanecia funcional por longos períodos sem inspeção e reparos. Sedimentos se acumulavam, revestimentos se desgastavam, juntas podiam se abrir e raízes ou infiltrações ameaçavam o canal. Uma falha pequena poderia aumentar gradualmente e reduzir o volume de água entregue.
A limpeza era especialmente importante em trechos de fluxo lento, curvas, entradas de reservatórios e mudanças de seção. Areia e lama ocupavam parte do espaço disponível e podiam dificultar a passagem. Em casos mais graves, o canal poderia transbordar ou perder água pelo solo.
Os pontos de acesso facilitavam a verificação do fundo e das paredes. Em canais cobertos e galerias, poços de inspeção permitiam remover materiais sem abrir toda a superfície acima do aqueduto. O revestimento danificado precisava ser recomposto para reduzir infiltrações.
Um vazamento não significava apenas perda de água. A umidade constante podia erodir o terreno, enfraquecer uma encosta ou comprometer a fundação de uma arcada. Por isso, a equipe de manutenção precisava examinar tanto o interior do canal quanto o solo ao redor.
A proteção contra detritos também fazia parte do trabalho. Coberturas quebradas, entradas obstruídas e áreas afetadas por deslizamentos precisavam ser corrigidas. O abastecimento dependia de duas condições: um trajeto hidráulico bem planejado e uma estrutura conservada ao longo do tempo.
Quais eram os limites do transporte por gravidade
A gravidade não permitia levar água a qualquer lugar. O destino precisava estar em uma cota compatível com a altitude da captação e com as perdas de energia provocadas pelo atrito, pelas curvas, pelas mudanças de seção e pelos obstáculos do percurso. Se a água precisasse alcançar uma posição muito mais alta do que a energia disponível permitia, seria necessário algum método adicional de elevação.
Esse limite influenciava toda a rota. Uma escolha aparentemente conveniente poderia levar o canal a uma depressão profunda e exigir uma subida impossível no trecho seguinte. Um sifão invertido resolveria apenas determinadas configurações, pois não cria energia nem permite elevar a água indefinidamente.
As condições naturais também alteravam o sistema. Erosão, chuvas intensas, movimentações do solo e deslizamentos podiam deslocar estruturas ou bloquear galerias. Mesmo quando o traçado original estava correto, mudanças no terreno poderiam alterar a inclinação e interromper o fluxo.
Outro limite era a disponibilidade de água. Uma fonte em posição elevada não seria suficiente se sua vazão variasse demais ou se não conseguisse atender à demanda. O projeto precisava considerar não apenas a altitude, mas também o volume captado, a regularidade da fonte e a capacidade dos reservatórios.
Perguntas frequentes sobre aquedutos sem bombas elétricas
A água podia subir em um aqueduto?
Sim, mas isso não significa que o sistema pudesse elevar água sem limite. Em uma arcada, por exemplo, o que subia era a estrutura que sustentava o canal; a água continuava seguindo o declive geral. Em um sifão invertido, a água podia subir dentro de um conduto fechado depois de descer até uma depressão. Essa subida dependia da pressão gerada pela diferença de altitude e não podia ultrapassar a energia disponível.
Todo aqueduto dependia exclusivamente da gravidade?
A gravidade era a base dos aquedutos concebidos para transportar água sem bombas. Reservatórios, caixas de distribuição e sifões não criavam energia nova; apenas organizavam ou aproveitavam a energia que já existia por causa da diferença de altitude. Alguns sistemas históricos podiam contar com mecanismos locais de controle, mas isso não muda o princípio principal do transporte.
Como os construtores sabiam se o canal estava inclinado corretamente?
Eles comparavam a altitude de pontos sucessivos usando instrumentos de nivelamento e referências horizontais. O procedimento era repetido ao longo do caminho, sobretudo em mudanças de terreno, entradas de túneis, travessias de vales e conexões entre estruturas. A verificação precisava ser cuidadosa porque um erro acumulado poderia deixar a água sem queda suficiente.
As arcadas eram usadas em todo o percurso?
Não. As arcadas apareciam apenas onde era necessário manter o canal elevado, geralmente ao atravessar uma depressão. Em outros trechos, a água podia seguir por canais cobertos, galerias, túneis ou encostas. A parte mais visível do aqueduto nem sempre representava a maior parte de sua extensão.
Por que a água não era conduzida por uma linha reta?
Uma linha reta poderia atravessar vales, montanhas, terrenos instáveis ou pontos sem altitude suficiente. Uma rota mais longa, acompanhando uma encosta, muitas vezes preservava melhor a queda disponível. O caminho ideal era aquele que combinava continuidade hidráulica, estabilidade e possibilidade de construção.
O fluxo precisava ser rápido?
Não. A água precisava se movimentar de maneira contínua, mas velocidade excessiva poderia desgastar o canal e danificar condutos. Um fluxo muito lento, por outro lado, favoreceria o depósito de sedimentos. O projeto buscava um equilíbrio entre inclinação, volume, resistência das paredes e facilidade de manutenção.
A engenharia transformava altitude em abastecimento
Transportar água por quilômetros sem eletricidade era possível quando a altitude da fonte, o relevo e o percurso eram combinados com precisão. A gravidade fornecia a energia inicial, o declive mantinha o movimento e diferentes estruturas permitiam atravessar obstáculos sem interromper o fluxo.
Canais e galerias conduziam a água por terrenos favoráveis. Túneis atravessavam elevações, arcadas mantinham o conduto acima de vales e sifões invertidos aproveitavam a pressão criada pela descida da água. Reservatórios e caixas de distribuição organizavam o abastecimento, enquanto a limpeza e os reparos preservavam a capacidade do sistema.
O resultado não dependia de uma única solução, mas da integração entre topografia, materiais, medição e manutenção. A grande realização dos aquedutos não era fazer a água subir sem limite, e sim aproveitar com inteligência a diferença de altitude existente entre a captação e o destino.
Ao observar um aqueduto, é importante lembrar que suas arcadas visíveis eram apenas uma parte de um sistema muito maior. Sob o solo, dentro de galerias ou ao longo de encostas, havia um percurso cuidadosamente planejado para transformar o relevo em abastecimento contínuo.
